冬季是用电高峰期，园区、楼宇、社区等场所供配电设备长期处于高负荷运转状态，极易发生故障，应当定期“体检”以确保安全用电。
使用红外热像仪多点捕捉高低温，能实现非接触式快速故障排查，确保供电系统安全高效运转，生产生活有序开展。
（线缆表面发热严重，线路载荷过大）
人眼无法直接识别设备内部的隐藏故障，因此，在配电设备检测过程中，多采用点温枪、万用表、钳形表等辅助工具。近年来，随着红外热像技术的进一步普及，红外热像仪越来越多地应用于配电设备检测。
红外热像仪的工作原理，是被动接收物体表面发出的红外辐射，通过信号处理、光电转换等手段，将物体表面看不见的温度分布可视化为红外图像，方便人们观测。使用红外热像仪检测电气设备有着独到优势：
1. 无接触式检测
通常情况下，高压带电设备十分危险，不适宜近距离接触检测。红外热像仪可实现无接触式检测，确保作业安全。
2. “不停电”的检测
许多带电设备在进行详细检测时，需要切断设备电源，严重影响生产。使用红外热像仪检测不影响设备运行，不破坏公司正常工作秩序。
3. 快速高效检测
传统点温枪等工具需要单点多次测温，且比对易出纰漏。红外热像仪采用多点同时测温，可实现“一张红外图覆盖整个设备”，拍一张红外图就相当于完成了整个设备的所有检查。
下面，我们以高德红外工业园区配电房为例，“揭秘”红外热像仪在电气设备检测中的实际应用。使用红外热像仪在室内环境下分别对园区各楼栋配电房进行检测，结果如下：
红外＆可见光图像比对分析：

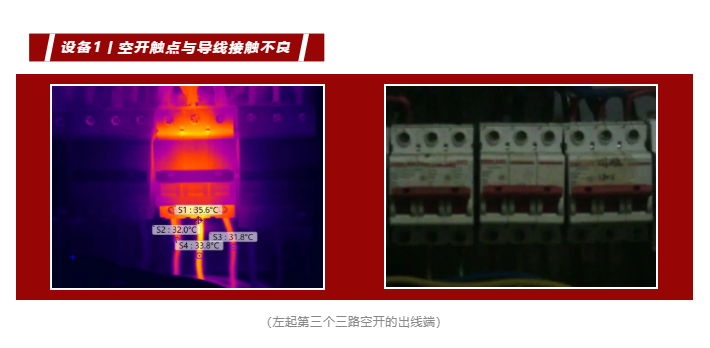

中间相空开与导线连接处过热，相对于其他两相温度高近3℃，且以空开触点为最热点的热像，计算热点相对温差为50%，初步诊断为一般性质的空开触点与导线接触不良。
红外＆可见光图像比对分析：

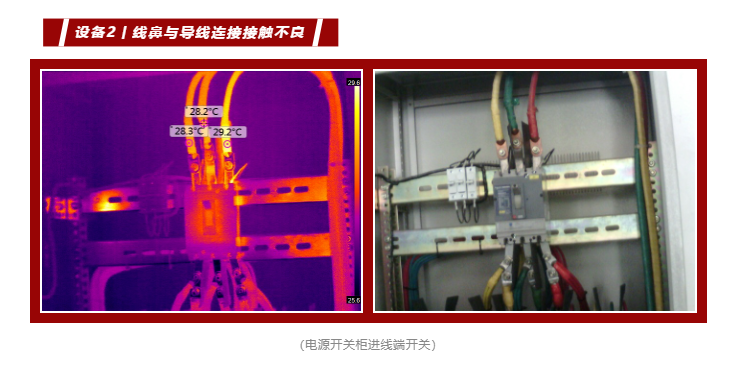

右边相以线鼻与导线连接处为最热点中心的热图，相对于其他两相温度高1℃，初步诊断为一般性质的线鼻与导线连接接触不良。
红外＆可见光图像比对分析：
空开及线缆的整条线路发热，空开相对于其他空开温度高7℃，计算其热点相对温差为65%。其线缆相对于其他线缆温度高5℃，计算热点相对温差为60%。初步诊断为一般性质的线路负荷较大。
红外＆可见光图像比对分析：

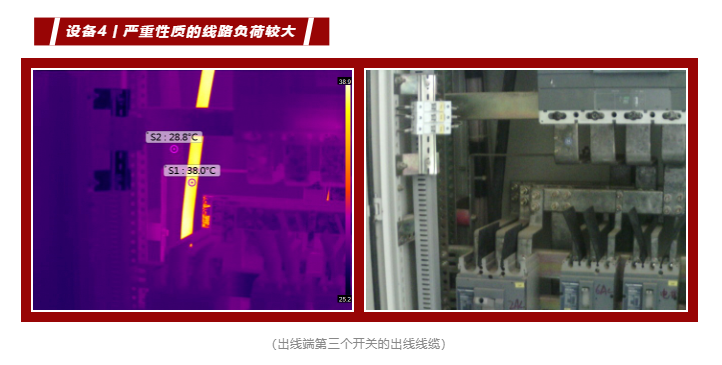

正常线缆表面温度为28.8℃，发热线缆表面温度为38℃，温升分别是0.8℃、10℃，且图像以整条线缆为最热发热点，相对温差大于80%，初步诊断为较严重的线路负载过大。
红外＆可见光图像比对分析：
正常线缆表面最高温度为53.4℃，发热线路表面最高温度为68.5℃，温升分别是25.4℃、30.5℃，且图像以空开、接触器、端子、空开与接触器及端子之间线缆为最热发热点，相对温差约15%，初步诊断为一般故障的开关箱内器件负载过大。
Tips：
在电流制热型设备故障检测中，我们通常使用以下公式来测算相对温差δ，与行业故障判断标准值作比较，以确定缺陷性质：
